木工拼板胶_厂家直销热线：400-830-3336

欢迎光临金诚官网！

联系金诚加入收藏设为主页

你现在的位置：首页 > 木工胶 > 拼板胶

木工拼板胶_厂家直销热线：400-830-3336

拼板胶

冷压拼板胶是水基型双组份粘合剂，同固化剂按推荐比例配合使用，常温固化、胶膜耐水耐热。达JAS冷/沸水测试要求、符合欧盟D4等级标准、通过十环认证、通过GB/T 18583-2008、ROHS、REACH、邻苯17P等检测

应用范围：常见的东北桦、橡胶木、荷木、卡思楠、松木、柏木及杂木、榉木、白腊木、水曲柳、栗木、红桉、橡木、柚木、波罗格等多种木材冷压粘接胶合

加压压力：材质密度的20倍数值。如低密度材质7.0 - 10.0 Kg/cm², 中密度材质9.0-12.0 Kg/cm²，高密度材12.0-18.0Kg/cm²

加压时间：60 – 180分钟（根据材料及气温而定，软木材及高气温时加压时间短）

使用环境：使用温度在10℃以上，空气湿度40-80%。冬季使用时，拼板环境需适当加温，以15℃以上为佳。

型号参数一览表

品名	固含量%	粘度cps(25℃)	适用范围用途	特征
202	36-39％	11000-14000	杉木、东北桦、杨木、橡胶木集成等拼板	长期活性
201D	51-55％	15000-21000	松木、杨木、东北松、橡胶木冷拼高频	软木快拼
500	48-52％	12000-15000	橡胶木、西南桦、卡斯楠、榉木、红橡、白橡等木材拼板	高强度
603	51-54％	11000-12000	西南桦、榉木、橡胶木、水曲柳、红橡、白橡、柚木	冷拼、高频、快拼
600	49-52％	13000-17000	榉木、紫檀、花梨、波罗格、乌金木、栗木等板材拼板	硬木专用、JAS
218	48-52%	9000-11000	西南桦、榉木、橡胶木、红橡、白橡、柚木	高性能

产品特点

固化速度快，初粘强度高

加入指定配比固化剂使用时，可达胶合速度，适用于大部份生产工艺。

胶合强度高，耐水耐热性好

应用于绝大多数木材，符合欧盟D4等级标准、通过JAS冷/沸水测试

拼板胶

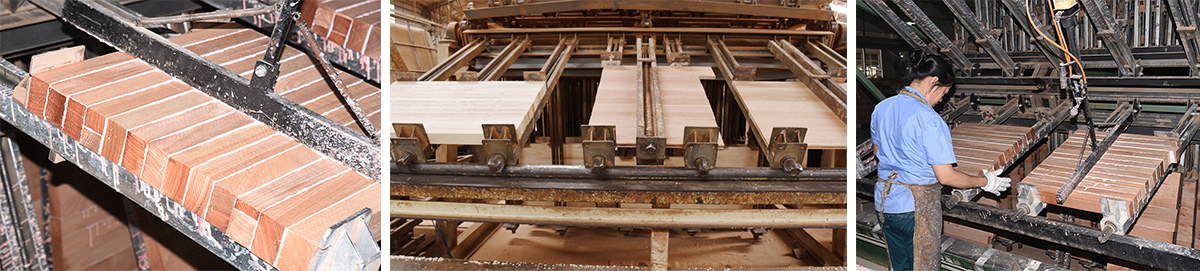

应用注意事项

注意事项

1、木材含水率应控制在8-12%，木材表面应平整、光滑、不翘曲，能严密贴合。

2、主剂与固化剂的比例为100: 15。将主剂与固化剂按比例混合后，充分搅拌3-5分钟，直至搅拌均匀。

3、胶水配制完后，请在30-40分钟以内用完，当出现严重发泡并变稠时请不再使用并弃置（气温越高，时间越短）。

4、涂胶量：单面涂胶200-20%克/平方米，双面涂胶120-150克/平方米，双面涂胶效果好

5、加压时间（冷压）：1-3小时

6、卸压后，应陈放一段时间（冬天24小以上；夏天18小时以上），再进入下道加工工序。需要测试时，请至少在7天后测试，以保证测试结果准确。

安全贮存注意事项

1、8-35°C环境下贮藏期为6个月，室温升高将使贮藏期缩短。冬季贮藏温度不应低于8°C，使用时遵循先进先出原则。

2、胶粘剂中不可混入杂质，特别注意不可混入油性物质。

3、操作环境通风、涂胶工具应及时清洗、手或皮肤接触到胶时请用水及时清洗。

实力展现

拼板胶优势

拼板胶免费取样

● 感谢以下客户对金诚木工胶的信任 ●

感谢以下客户对金诚木工胶的信任

首页木工胶印刷包装胶建筑装修胶其它产品胶粘剂定制客户见证企业资讯关于金诚联系金诚网站地图/XML地图
