欢迎光临金诚官网!
联系金诚   加入收藏   设为主页

你现在的位置:首页 > 木工胶 > 真空吸塑胶
真空吸塑胶直销_订购热线:400-830-3336
真空吸塑胶
EVA乳液同PUD混合胶液, 配合固化剂使用可提高耐热性、耐水性及粘接强度。可通过GB/T 18583-2008、ROHS、REACH、邻苯17P等检测、通过十环认证。

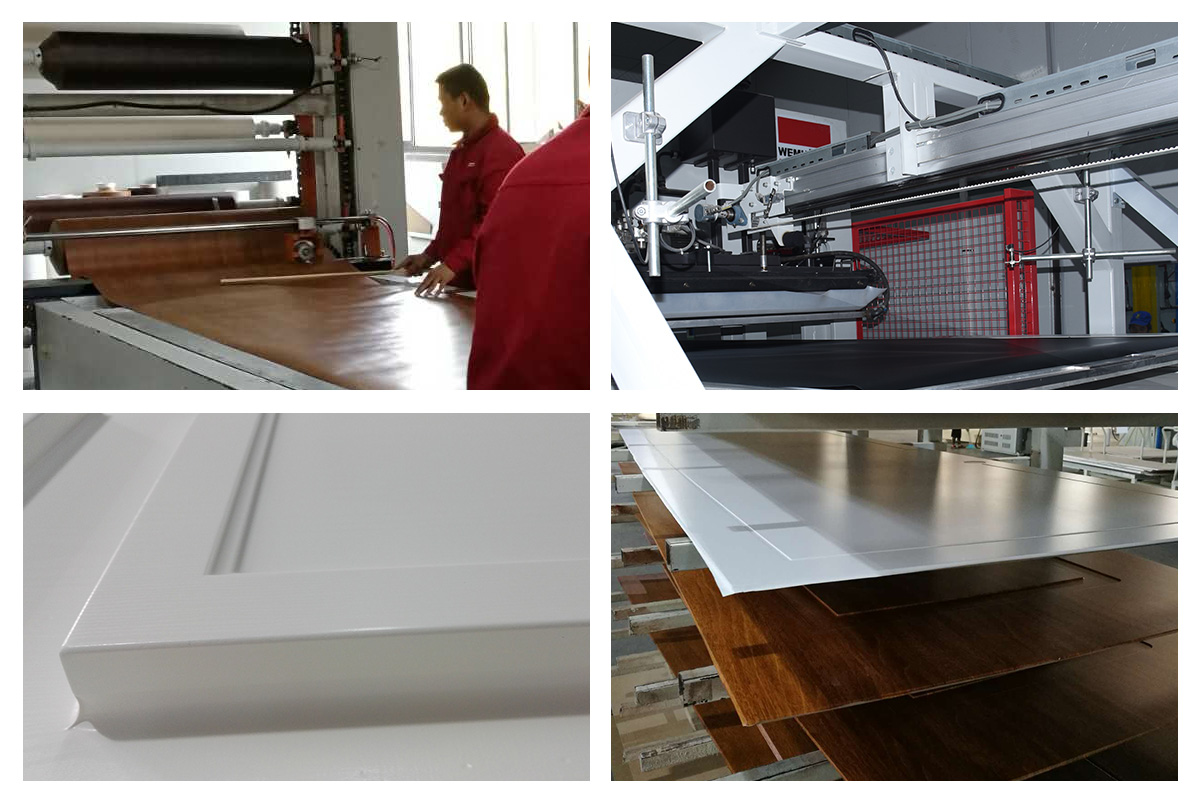

应用范围:高光、平光(哑光)PVC软质薄膜与密度板、刨花板、木材等正负压真空吸塑三维成型,用于木门、橱柜门、音箱板、电脑桌等
固化剂配比:100:5
喷胶量:平面50-70g/m2,切面及凹槽部位约80-100 g/m2
活化温度:55~60℃
用胶环境: 10℃以上,空气湿度40-80%。温度低于10℃,板材应适当加温,以15℃以上为佳。
型号参数一览表
品名 固含量% 粘度cps(25℃) 适应膜厚 复合方式 耐热性
8031 49.0-53.0 750-1000 0.1-0.2mm平光 干式 60℃
8035 49.0-53.0 850-1200 0.35-0.5mm高光 干式 65℃
8039 49.0-53.0 850-1200 0.2-0.35mm平光 干式 60℃
产品特点
雾化效果好、快干
1.5-2.0平方米喷枪可正常喷涂,干吸工艺25℃环境下30分钟后可进行吸塑


初粘强度高、耐热性好
吸塑产品降温后,有较高的剥离强度,养生完成后具有良好耐候性。

应用注意事项
注意事项
1、板材含水率应控制在8-12%, 板材表面应平整、清洁、沟壑清晰、退刀槽明显。
2、将主剂与固化剂按比例混合后,充分搅拌3-5分钟,直至均匀。胶水配制完后,请在30分钟以内用完,当出现变稠、抱团、颗粒现象请不再使用并弃置。(室内气温越高,时间越短)。
3、喷枪口径1.5-2.0mm;空气压力3-4kgf/cm2,喷枪嘴离被喷表面距离150-20%mm,喷胶时成直线移动,使粘合剂厚度均匀一致。
4、干式复合待干时间:25℃用30分钟,35℃用20分钟可完全干透。
5、吸塑前板材需进行空气清理,必要时轻打磨
6、垫板:垫板面积必须小于工件,垫板厚度必须大于工件厚度,工件间距必须大于2倍(工件高度+垫板高度)
7、基材、环境、粘合剂温度:15-35℃ PVC软化温度:80-110℃ ,皮料表面张力在34-36达因
8、设备参数:
加热温度:100-180℃(皮料越厚,温度越高)
加热时间:90-240秒(皮厚、沟深、板厚,则时间长)
降温时间:10-30秒(气温低,加热温度高,则时间长)
9、工件出吸塑机后须待降到不高于室温10℃方可进行修整,卸压后,应陈放一段时间(冬天24小以上;夏天18小时以上),再进入下道加工工序。需要测试时,请在3天后测试,以保证测试结果准确。
安全贮存注意事项
1.8-35°C环境下贮藏期为6个月, 室温升高将使贮藏期缩短。冬季贮藏温度不应低于8°C,使用时遵循先进先出原则。
2.胶粘剂中不可混入杂质,特别注意不可混入油性物质。
3. 用胶工具应及时清洗,手或皮肤接触到胶时请用水及时清洗。
吸塑产品降温后,有较高的剥离强度,养生完成后具有良好耐候性。
实力展现

 真空吸塑胶优势



 真空吸塑胶免费取样







● 感谢以下客户对金诚木工胶的信任 ●感谢以下客户对金诚木工胶的信任
首页    木工胶    印刷包装胶    建筑装修胶    其它产品    胶粘剂定制    客户见证    企业资讯    关于金诚    联系金诚    网站地图/XML地图
